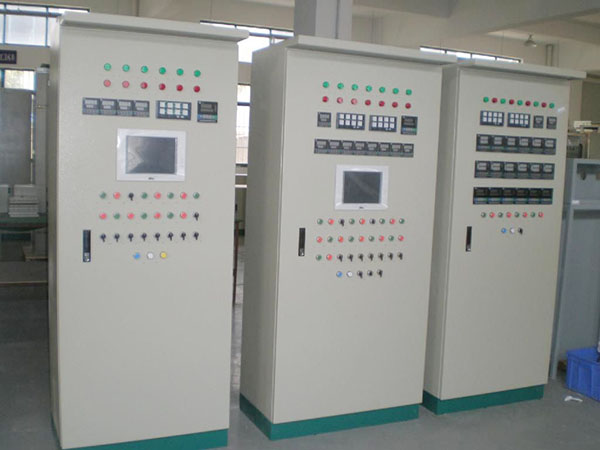

索維變頻柜在音樂噴泉中的應用

發布時間：2022-05-17 熱度：

隨著變頻調速技術的不斷推廣，變頻控制柜已被廣泛用于水泵及風機負載，音樂噴泉系統中需要采用大量的水泵來控制噴泉循環水，音樂噴泉變頻柜可以根據水泵工作特性知道泵的流量與泵轉速成比例關系，通過調節水泵轉速可直接控制水泵的流量，在音樂噴泉系統需要實現噴泉水量實時調節，因而變頻調速技術更適合在音樂噴泉系統使用，此外根據水泵特性知道，采用變頻調速技術具有一定的節能效果，這也是變頻器在音樂噴泉控制系統得推廣應用的原因。

1 音樂噴泉系統的組成（音樂噴泉變頻柜）

一般音樂噴泉系統主要由音頻控制系統、噴泉控制系統和燈光控制系統構成。音頻控制系統主要由音樂播放器、前置放大器、功率放大器、監聽音箱及音柱組成，大多系統采用多媒體PC通過上位機程序播放音樂。

噴泉系統主要由噴泉控制器、變頻器、水泵、多功能閥、萬向噴頭及供水管網組成，其中噴泉水泵目前已采用變頻調速技術，實現水泵無級調速，能根據音頻信號的強弱隨時調節水泵速度，多功能閥及萬向噴頭由噴泉專用控制器控制，可根據設定程序實現各種圖案和形狀。

控制系統集音頻控制技術、程序控制技術和智能控制技術于一體的控制系統，屬于一種工業現場控制系統，其上位機大多采用多媒體工業PC機組成，可實現全程實時音控，能根據樂曲旋律、節奏和音頻的強弱程度控制噴泉系統，其音樂噴泉變頻柜電氣控制系統主要有以下三種形式:

（1） 集中式控制

集中式控制系統采用放射型結構，能滿足控制室離水池較近，規模較小，花型變化較少的音樂噴泉。

（2） 現場總線式控制

現場總線是一種串行數據通信鏈路，實現噴泉現場基本控制設備與上級控制設備之間的聯系，例如RS-485總線和CAN總線，現場總線式優點有:一條傳輸線可控制多臺設備，控制系統簡單，安裝和維護容易;采用數字通信技術，抗干擾性強，精度高;控制功能分散到噴泉現場，提高了電控系統的可靠性和靈活性。

（3） 網絡現場總線式控制

網絡現場總線結構與現場總線相似，性能更優越于后者，網絡現場總線屬于分布式控制系統，音樂噴泉變頻柜電控系統運行速度更快，達到音樂噴泉實時控制的要求，音樂噴泉變頻柜穩定性也更好;網絡連接結構種類很多，能同時支持總線型和放射型，可采用混合結構;網絡現場總線與現場總線主要差別是前者采用專用網絡操作系統，實現網絡上各個設備之間的相互操作。
2 索維變頻技術在音樂噴泉系統的應用

以某廣場音樂噴泉維修系統為例，其電氣控制系統主要由上位機、音頻放大系統、噴泉跑泉電腦控制器、變頻器及各種電磁閥構成.

隨著音樂噴泉應用不斷推廣，各種噴泉專用控制器也不斷完善，噴泉控制器或跑泉控制器具有多功能開關量輸出、標準模擬量輸出及內置通訊接口電路，音樂噴泉變頻柜可通過RS-485或總線方式與上位機進行通訊，其輸出的標準電流或電壓信號可作為變頻器調速給定信號，結合音樂噴泉專用變頻器的特有功能可實現復雜的控制。
