高壓軟啟動柜原理和高壓軟啟動尺寸

發布時間：2022-04-23 熱度：

        SWS高壓固態軟啟動器是我公司針對電機在應用過程中存在起動電流大 、起動力矩小，起動時對電網沖擊大，從而導至電機使用壽命短、維護工作量大、維護費用高等問題而計設計的產品。使用我公司 SWS高壓軟起動可以減少您以上的困擾，有效地減電機在起動時電流大、起動力矩小、對電網的沖擊的問題，增強了電機的使用壽命。而且減少電磁干擾。起停自如。
        SWS高壓固態軟啟動器適用于額定電壓3-10KV交流電機起動。廣泛應于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、電力等工業領域，能很好的與電動機拖動設備配套使用。如：水泵、風機、壓縮機、粉碎機、攪拌機等各種機電設備。
SWS系列高壓固態軟起動原理：

       索維SWS系列高壓固態軟起動裝置，是一種用于中中壓大型鼠籠電機頻繁起動的設備。利用**的晶閘管閥組件串、并聯技術、計算機技術、電磁兼容技術、信息處理技術、低功耗技術和高電壓技術，從而實現減少大電機起動時對電網及設備的有害沖擊、軟停車時可避免突然停車對設備產生的損傷、大大減少起動設備的占地面積、節省綜合投資費用、延長電機壽命、節能效果明顯，晶閘管軟起動裝置是當代中中壓軟起動的主導產品。
 SWS系列中高壓固態軟起動裝置是串接在三相交流相電壓與三相交流異步電動機輸入端之間，通過同時調節三個獨立的反并聯晶閘管閥組件的延時導通角來改變三相異步及同步電動機的交流輸入電壓幅值，因此改變了三相輸入交流電流的有效值，從而達到恒流起動或按
一定斜率變化的曲線起動（停車）目的。當起動完成后，本裝置輸出電壓達到額定值。這時將自動控制三相旁路接觸器 KM 吸合，電動機投入電網運行。

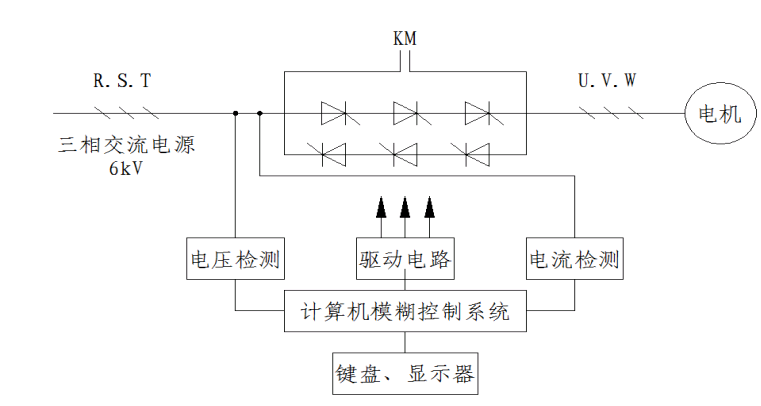

下圖為總體控制框圖：

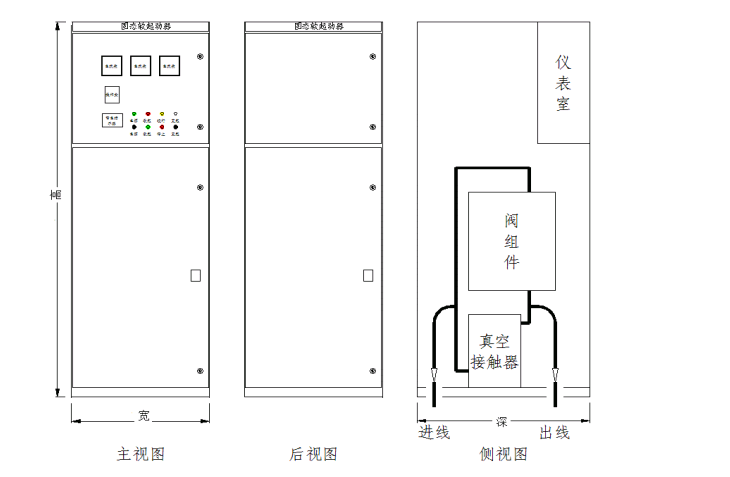

高壓軟起動柜外型尺寸：

常備標準高壓軟啟動柜尺寸：
公司常備標準高壓軟啟動柜尺寸有三款：
（1）  2100mm*1000mm*1500mm(高*寬*深）。
（2）  2300mm*1000mm*1500mm(高*寬*深）。
（3）  2100mm*800mm*1500mm(高*寬*深）。

用戶在購賣時也可根據自己的特殊需要、提出制作要求高壓軟起動柜主要使用技術參數
系統電壓： （1）AC 3kV （-15 +10%）  （2）AC 6kV （-15 +10%）   （3）AC 10KV（-15 +10%）
控制電源：     AC220V（-5% +5%）
頻率：50Hz±3%
適用電機：一般鼠籠型異步電動機、同步電機。
起動頻度：可頻繁起動,建議每小時起動不超過 10次
防護等級：IP2X
冷卻方式：自然冷卻
安裝位置：戶內
環境條件：海撥超過 1500 米，應相應降低容量使用
環境溫度：-25~+45°C之間
相應濕度不超過 95%(20°C±5°C)
無易燃、易爆、腐蝕性氣體，無導電塵埃，室內安裝，通風良好，振動小于 0.5G.
