變頻柜設計要考慮的因素

發布時間：2022-09-06 熱度：

變頻柜設計：

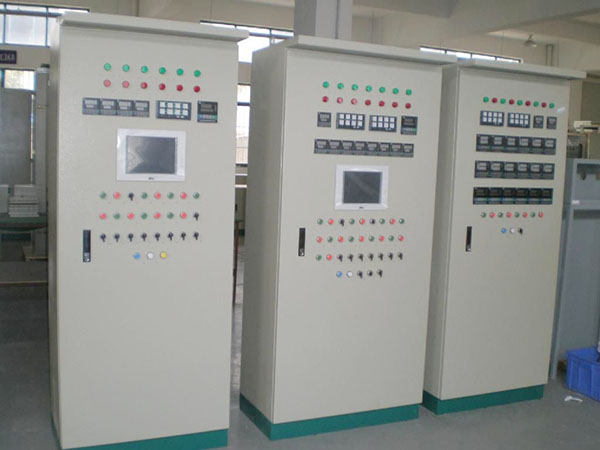

  變頻器一般都裝在柜體內部，控制柜在設計時要留意以下問題 ：
  1) 散熱問題：變頻器的發熱是由內部的損耗發作的。在變頻器中各部分損耗中主要以主電路為主，約占98%操控電路占2%。為了確保變頻器正常牢靠工作，有必要對變頻器進行散熱我們通常采用電扇散熱；變頻器的內裝電扇可將變頻器的箱體內部散熱帶走，若電扇不能正常作業，應立即中止變頻器工作；大功率的變頻器還需求在操控柜上加電扇，操控柜的風道要規劃合理，一切進風口要設置防塵網，排風曉暢，防止在柜中構成渦流，在固定的位置構成灰塵堆積；依據變頻器說明書的通風量來挑選匹配的電扇，電扇設備要留意防震問題。

  2) 電磁攪擾問題：
  I.變頻器在作業中因為整流和變頻，周圍發作了許多的攪擾電磁波，這些高頻電磁波對鄰近的外表、儀器有必定的攪擾，并且會發作高次諧波，這種高次諧波會經過供電回路進入整個供電網絡，然后影響其他外表。如果變頻器的功率很大占整個體系25%以上，需求考慮操控電源的抗攪擾辦法。
  II.當體系中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因為攪擾而呈現保護，則考慮整個體系的電源質量問題。
  3) 防護問題需求留意以下幾點：
   I.防水防結露：如果變頻器放在現場，需求留意變頻器柜上方不的有管道法蘭或其他漏點，在變頻器鄰近不能有噴濺水流，總歸現場柜體防護等級要在IP43以上。
  II. 防塵：一切進風口要設置防塵網隔絕絮狀雜物進入，防塵網應該規劃為可拆卸式，以便利整理，保護。防塵網的網格依據現場的具體情況確定，防塵網四周與操控柜的結合處要處理緊密。
  III.防腐蝕性氣體：在化工行業這種情況比較多見，此刻能夠將變頻柜放在操控室中。   變頻器接線標準：
  信號線與動力線有必要分隔走線：運用模擬量信號進行長途操控變頻器時，為了減少模擬量受來自變頻器和其它設備的攪擾，請將操控變頻器的信號線與強電回路（主回路及順控回路）分隔走線。距離應在30cm以上。即便在操控柜內，相同要保持這樣的接線標準。該信號與變頻器之間的操控回路線最長不得超越50m。
  信號線與動力線有必要別離放置在不同的金屬管道或許金屬軟管內部：銜接PLC和變頻器的信號線如果不放置在金屬管道內，極易遭到變頻器和外部設備的攪擾；一起因為變頻器無內置的電抗器，所以變頻器的輸入和輸出級動力線對外部會發作極強的攪擾，因而放置信號線的金屬管或金屬軟管一向要延伸到變頻器的操控端子處，以確保信號線與動力線的完全分隔。
  1) 模擬量操控信號線應運用雙股絞合屏蔽線，電線標準為0.75mm2。在接線時必定要留意，電纜剝線要盡可能的短（5-7mm左右），一起對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備觸摸引進攪擾。
  2) 為了提高接線的簡易性和牢靠性，推薦信號線上運用壓線棒端子。   變頻器的工作和相關參數的設置：
  變頻器的設定參數多，每個參數均有必定的挑選規模，運用中常常遇到因單個參數設置不妥，導致變頻器不能正常作業的現象。
  操控方法：即速度操控、轉距操控、PID操控或其他方法。采納操控方法后，一般要依據操控精度，需求進行靜態或動態辨識。
  最低工作頻率：即電機工作的最小轉速，電機在低轉速下工作時，其散熱性能很差，電機長期工作在低轉速下，會導致電機燒毀。并且低速時，其電纜中的電流也會增大，也會導致電纜發熱。
  最高工作頻率：一般的變頻器最大頻率到60Hz，有的乃至到400 Hz，高頻率將使電機高速工作，這對一般電機來說，其軸承不能長期的超額外轉速工作，電機的轉子是否能承受這樣的離心力。
  載波頻率：載波頻率設置的越高其高次諧波重量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等要素是密切相關的。
  電機參數：變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數能夠從電機銘牌中直接得到。
  跳頻：在某個頻率點上，有可能會發作共振現象，特別在整個設備比較高時；在操控緊縮機時，要防止緊縮機的喘振點.

要讓變頻器更可靠的運行，變頻控制柜在設計前，要考慮方方面面的問題，科學、合理的設計是可靠運行的前提。
