判斷IGBT模塊是否正常的方法

發布時間：2022-05-15 熱度：

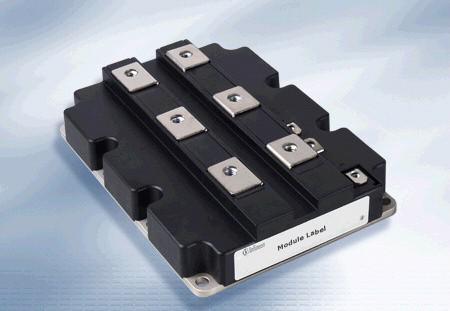

按照以下方法你就會判斷IGBT模塊是否正常：
       首先判斷IGBT的極性，方法是將萬用表撥在 R× 1K 擋，用萬用表測量時，若某一極與其他兩極阻值為無窮大，調換表筆后該極與其他兩極的阻值仍為無窮大，則判斷此極為柵極（G）。其余兩極再用萬用表測量，若測得阻值為無窮大，調換表筆后測量阻值較小。在測量阻值較小的一次中，則判斷紅表筆接的為集電極（C)：黑表筆接的為發射極（E）。

       判斷好壞。將萬用表撥在 R× 10K 檔，用黑表筆接 IGBT 的集電極（C)，紅表筆接 IGBT 的發射極 (E)，此時萬用表的指針在零位。用手指同時觸及一下柵極（G）和集電極（C)，這時 IGBT 被觸發導通，萬用表的指針擺向阻值較小的方向，并能指示在某一位置。然后再用手指同時觸及一下柵極（G）和發射極（E)，這時 IGBT 被阻斷，萬用表的指針回零。此時即可判斷 IGBT 是好的。
      注意事項。任何指針式萬用表鈴可用于檢測 IGBT。注意判斷 IGBT 好壞時，一定要將萬用表撥在 R× 10K 擋，因 R× 11K 檔以下各檔萬用表內部電池電壓太低，檢測好壞時不能使 IGBT 導通，而無法判斷 IGBT 的好壞。但在進行逆變側 IGBT 模塊檢測時需注意其內置二極管與整流側 IGBT 模塊方法上有所不同，需要引起維修者注意。需要特別說明的是，經過測試后，完好的 IGBT 模塊的柵極應進行短路放電，防止因柵極間剩余電壓造成 IGBT 導通，導致 IGBT 模塊在維修后上電試驗時損壞。更換 IGBT 模塊時，使用的電烙鐵必須進行接地防止感應電壓損壞 IGBT 模塊。
