軟啟動器故障維修幾例

發布時間：2022-12-29 熱度：

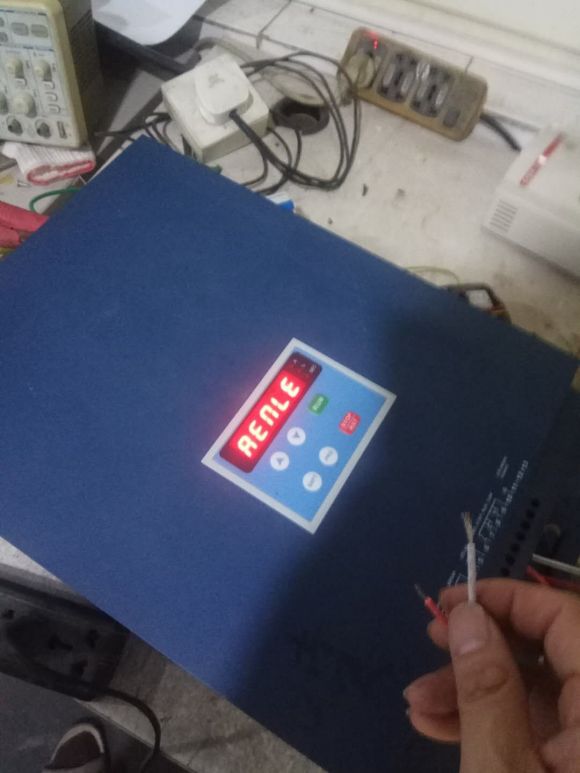

雷諾爾軟啟動器故障維修JJR2132運行時自動停機維修日志
      月初山東一家造紙廠發了兩臺軟啟動器到成都維修，現場的電工說他們廠里的生產線有幾十臺雷諾爾的電機軟啟動器。他說一條粉碎的生產線之前的軟啟動都運行正常，前段時間偶有出現運行時自行停機的現象，檢查所有電器設備正常，軟啟動器顯示正常，系統電壓也正常，重新啟動后又恢復正常運行。前幾天有兩臺自動停機的現象突然頻繁起來，開始是運行一兩個小時，之后是十幾分鐘就自行停機，有一臺甚至幾分鐘就停機，外圍檢測沒有發現有什么問題。兩臺故障軟啟動器檢測如下，軟啟動器型號：雷諾爾JJR2132 額定電壓：380V 額定電流 270A
電機功率：110KW 軟啟動器功率 ：132KW 主機晶閘管可控硅基本完好。
     使用現場故障現象：運行中自行停機，運行停機時間逐漸縮短，有時運行十幾個小時自行停機，現在運行十幾分鐘自行停機，一臺電機啟動3分鐘自行停機，嚴重影響生產。
故障原因分析：自行停機這個軟啟動故障非常多，尤其是電機還沒有啟動就自行停機的居多，這個大部分都會報故障，常見的就是輸入缺相，軟啟動過載，電機軟啟動過流或者過壓等。有的電機啟動不了，軟啟動自行停機也不報故障，這個就要反復測試。但是現在這兩臺雷諾爾軟啟動器JJR2132卻是電機啟動后，切換到旁路以后運行一段時間后再停機，軟啟動也不報故障。這個就有點難了，外圍故障廠家的維修工已經自行排除，剩下的就只能是軟啟動本身及控制板故障了。
      維修思路：此故障大多是控制板及驅動板故障居多，到底是硬件故障還是軟件故障都要故障重現模擬數據之后才能知道。模擬是關鍵，需要大量的數據比對，從而得出此兩臺雷諾爾故障的關鍵部分。結合雷諾爾的軟啟動的設計原理圖進行解析，該換配件的換，該調的調。故障解除~
       軟啟動器維修說起來很簡單，咱可是在軟啟動行業摸爬滾打了快20年，從最初的軟啟動開發設計到現如今全球品牌軟啟動維修，看得太多了。軟啟動故障幾乎沒有搞不定了~當然不懂原理的搞起來肯定麻煩，比變頻器修起來還煩吧~呵呵~西門子軟起動維修3RW4故障代碼輸出缺相修復始末。
山東青島的客戶，主要做消防設備的維保，合作了快2年，挺耿直的。上個月底一臺西門子軟啟動器3RW44 90KW控制柜啟動不了。外圍排查后確認是軟啟動故障，拆除后直接發到成都維修。檢測如下,品牌:SIEMENS西門子 型號：3RW4056-6bb44。
功率：90kw Ue:230-460v Ie：162a
故障現象：軟起動一起動，電機剛轉，大約3秒軟起動報警停機，故障代碼L1缺相。
待載測試電機功率：15KW
      維修思路:確認可控硅晶閘管的好壞后再定維修方案，模塊壞了的換模塊，模塊好的修驅動板。
一般的主機模塊都很好判斷，但是有一部分大概20%左右模塊看起來是好的，只是簡單的方法測不出來而已。這次從青島寄來的這臺西門子軟啟動難道正好就是這種？模塊初步判斷是好的，電壓都正常。主板有一點小故障，修復后可以啟動。但是主機仍然報缺相，這個維修的關鍵是主板和確認模塊好壞。

以前經常有維修師傅問，是不是電機太小，軟起動檢測不到電機？網上也有很多師傅說電機太小，軟起動檢測不到電機的電流,還是帶大電機試試.到底跟電機大小有木有關系只能自己試了才有數哈。經過反復測試，確認這臺90KW模塊壞了一項，換了之后啟動ok。

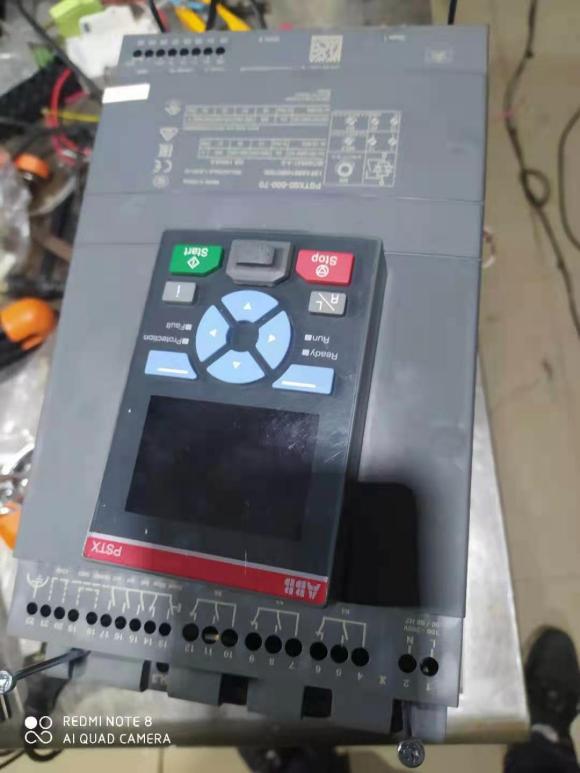

      說起來幾分鐘的事情，做起來就沒有那么容易，見得太多了，搞好這臺設備還用了差不多一天，不懂原理那就只能慢慢時間堆了了。今天冬至，最冷的日子開始了。軟啟動在北方的鍋爐房日夜工作著，咱做電機軟啟動器維修的也是忙的不可開交。12月初的時候，上海同濟建設一個客戶打來電話說是一臺ABB 37KW 的電機軟啟動壞了。關不了，顯示并聯故障。廠里急著用，問能不能遠程給他處理一下。視頻的時候才知道，這臺軟啟動是在寧夏中寧縣石空工業園天元錳業集團的污水處理廠使用中發生的故障。指導廠里的電工檢測外圍和軟啟動線路后確認是軟啟動壞了，只能寄到西安維修。檢測如下，軟啟動器品牌：ABB PSTX系列 型號：PSTX60-600-70
軟啟動器功率：30KW 電流 ：60A
控制電壓：208-600V

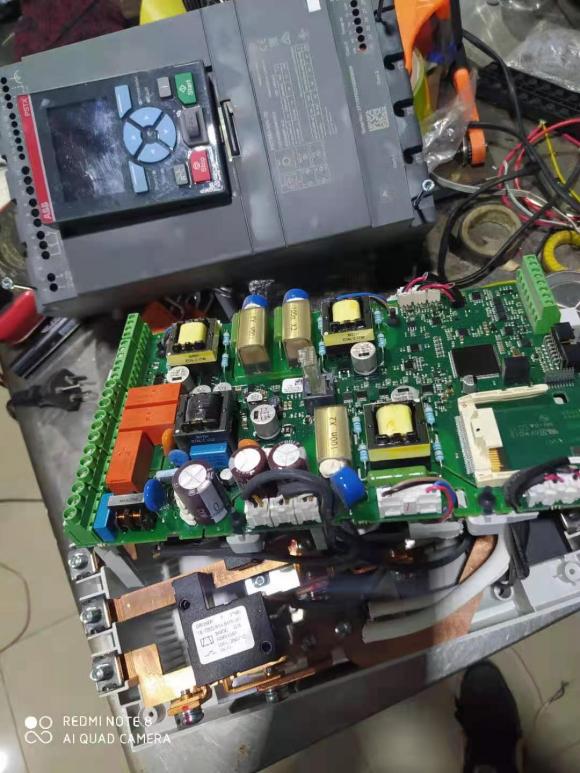

故障現象：啟動報警，關不了，顯示并聯故障。內部短路。查三相晶閘管全通。
額滴神，這個現象修起來成本可不少，三相全通這個遇到的不多，進水或是負載突然很大才會三相擊穿。壞了的模塊都得換，主板看起來也是有問題。
維修思路：先換可控硅模塊，再修復主控板。
軟啟動器維修講起來簡單做就來就慢多了，咱可是在軟啟動行業摸爬滾打了快20年，從最初的軟啟動開發設計到現如今全球品牌軟啟動維修，見得太多了，搞好這臺設備還用了差不多一天，不懂原理那就只能慢慢時間堆了了。搞不定都可以找咱~
