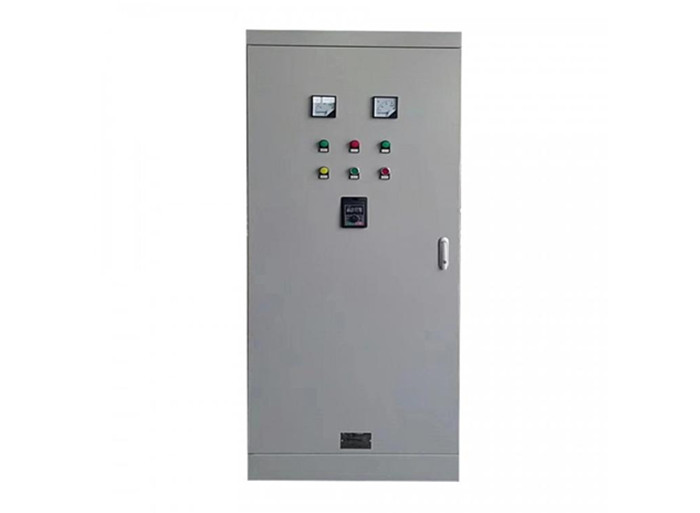

電機起動柜控制柜

發布時間：2022-01-06 熱度：

索維電機起動柜電機控制柜廣泛應用于風機控制、水泵以及破碎機球磨機等設備的控制，應用行業有造紙、供水、消防、市政等。

一、電機起動柜電機控制柜性能特點：

1. 自主研發的高性能電機軟起動器，實現從零到額定轉速的無級加速，對電網、管網無沖擊，大大延長了設備使用壽命；

2. 選用國內或國外品元器件，控制系統科學合理的設計是傳統啟動控制的升級換代產品。

二、電機起動柜電機控制柜適用范圍：

1. 各類水泵、風機、以及機械設備傳動交流電機的平滑起動與控制；

2. 控制三相異步電機的無級加速。

三、電機起動柜電機控制柜技術參數：

1. 控制方式：多種啟動方式滿足各類負載的需求。

2. 起動方式：軟起動。

3. 電機功率：≤630kW。

四、電機起動柜電機控制柜工作條件：

1. 空氣溫度不超過40℃，最低溫度不低于-5℃?？諝鉁囟?4小時平均溫度不超過35℃。

2. 安裝地點海拔高度不超過2000m.

3. 空氣月平均最大濕度不大于90%（平均氣溫在25℃時）。

4. 工作電壓380的百分之十。

五、電機起動柜電機控制柜起動方式：

1. 直接起動：線路簡單，適用于7.5KW以下的電機

2. 星三角降壓起動：起動電流較小，適用于15KW以上的電機

3. 自耦降壓起動：起動電流小，電機接法簡單，適用于15KW以上的電機。

4. 軟起動：起動電流平滑，無沖擊，適用于15KW以上的電機。

5. X型：消防專用控制。按國家消防規范設計。消防、噴淋泵的啟動可由機箱面板手動，消火栓按鈕啟動，壓力表開關啟動，消防中心DC24V啟動。并有輸給消防中心的各泵開停狀態問答信號。

六、電機起動柜電機控制柜使用說明：

1. 安裝接線時，必須嚴格按照字母符號說明級接線端子示意圖對應聯接，完成合應仔細復核接線是否有誤，再核對所控制電機的實際容量與產品所控制的容量是否相符。如不符則參考各參數表中所列的數據，重新整定電流，時間轉換裝置的電流動作值和保護延時整定值，及熱繼電器整定值。

2. 手動操作：送上電源，則電源指示燈亮，將功能開關打在手動位置，開啟各分泵控制開關（該開關與各組水泵相對應）將水泵工作選擇開關打在所需的位置（即選好主用泵及備用泵），按起動按鈕，電機開始啟動，啟動指示燈亮，當起動電流降至1。5倍額定電流時，電動機自動轉換到全壓運行狀態，工作指示燈亮。按停止按鈕，電機停止工作，停止指示燈亮。啟動時如發現電流轉換倍數不準確，應根據實際情況現場調整。如果某些控制電路利用時間繼電器轉換，應觀察電流表在電機從啟動到電流降至1。5倍電流所需的時間，重新整定時間繼電器的時間設定值。

3. 自動操作：合上自動空氣開關，選好主用泵、備用泵，將功能開關打在自動位置，開啟各分泵開關，水泵控制器根據液位高低，通過浮球開關位置的變化，自動啟動主用泵或投入備用泵或停止水泵運行。

4. 故障：當水泵發生故障時，如電機過載、缺相、超溫及泵體漏水時，本產品自動切斷電機供電，終止電機運行，并對各種故障作出相應的指示。如果使用的是互備型控制器，則在任一組主用泵發生故障后，備用泵自動切入工作。

5. 電動機在起過過程中，操作人員須監視控制器起動結束后，是否進入運行狀態，以免起動時間過長而引起自耦變壓器和電動機的損壞，對于不常用的水泵控制器，如控制消防、噴淋泵等其它種類水泵，應定期開始運行、檢查。

6. 自耦降壓啟動柜的自耦變壓器允許從冷態連續起動兩次，每一次起動時間為15S，間隔時間最低20S，自耦減壓起動的時間根據電動機的功率不同通過時間繼電器可調節。延時時間可調節范圍為15-120S.

七、電機起動柜電機控制柜安裝、投入運行前的檢查：

1. 安裝裝置在安裝前應根據柜箱的外形尺寸參照安裝說明在壁上予埋以安裝控制箱用的予埋件，在混凝土地坪上予埋固定柜箱用的地腳槽鋼。

2. 根據設計圖紙進行外部接線，安裝完畢后必須清除柜箱內的灰塵及遺留異物。

在投運之前進行以下各項檢查：

1. 檢查控制柜的一次接線、二次接線是否正確無誤碼率，元件規格是否符合要求。

2. 檢查，空氣開關、接觸器、熱繼電器及其它無了件工作是否靈活，有無卡軋現象。

3. 檢查柜箱內有無異物、堅固螺釘是否松動等缺損現象。

4. 按有前規程進行必要的電氣試驗如測絕緣電阻等。
