晶閘管是電機軟啟動器中最關鍵的功率器件，晶閘管也叫可控硅，整機裝置是否工作可靠與正確選擇可控硅額定電流、額定電壓等參數有很大的關系。選型的原則應該首先考慮工作可靠性，即電流、電壓必須有足夠的余量倍數。其次應考慮經濟性即性價比，最后應考慮安裝美觀、體積盡量減小等。

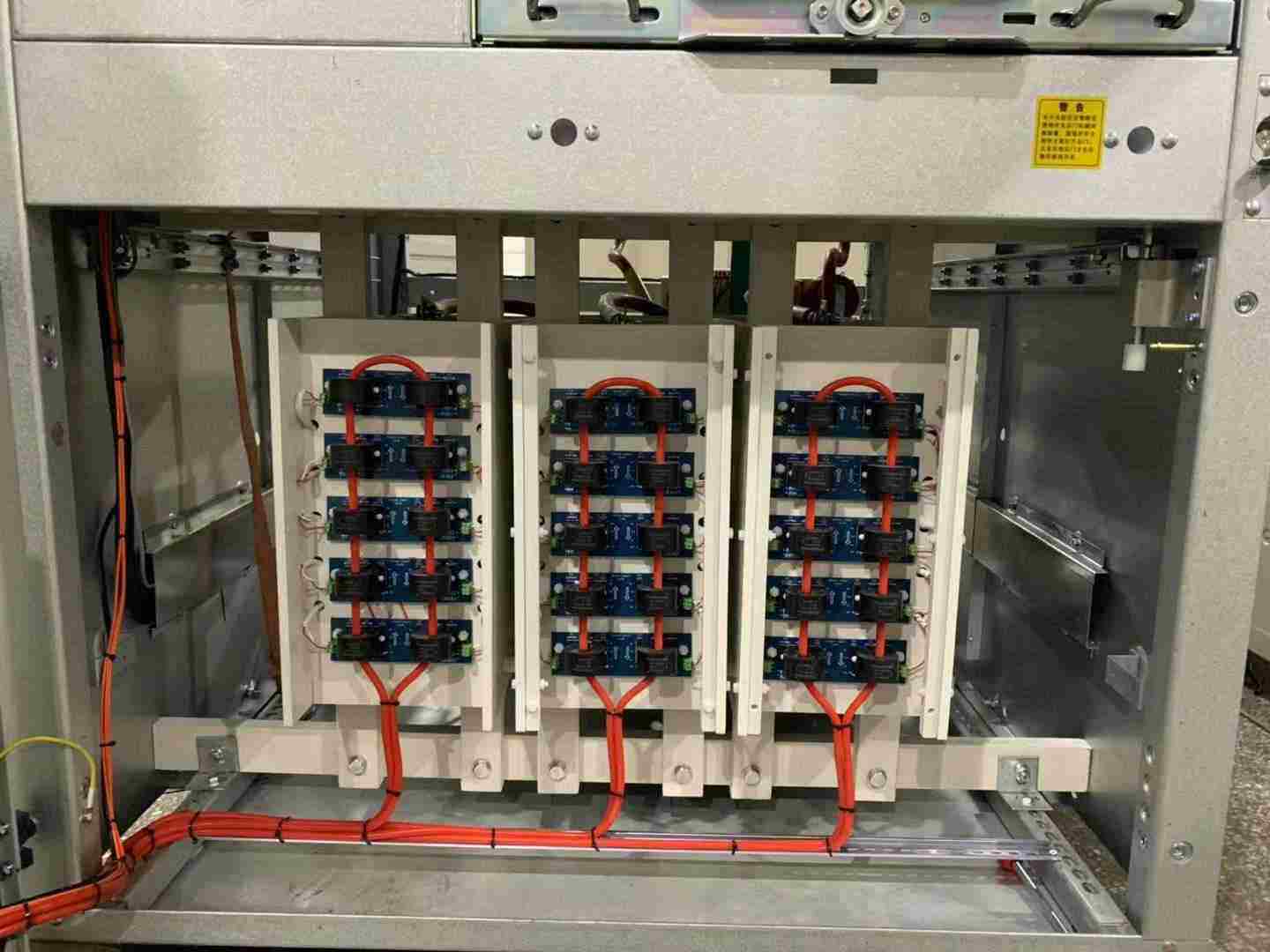

對于6kV、10kV的高壓電機，由于電壓高，所以需要將可控硅反并聯后再串聯起來。6kV每相需要6只晶閘管（2只反并聯后，3組串聯），10kV每相需要10只晶閘管（2只反并聯后，5組串聯）。這樣對于每只晶閘管來說所承受的電壓約為2000V，所以所選擇的晶閘管的正反向不重復額定電壓 VDSM 、VRSM 應為6500V以上。對晶閘管額定電流的選擇 ，必須考慮電機的額定工作電流。 一般來說，晶閘管的電流應是電機額定電流的3~4倍。
在晶閘管高壓電機軟啟動裝置中，采用2個獨立晶閘管器件反并聯組成的交流相控調壓，正負半周各對應1個可控硅工作，因此對2個反并聯器件參數的一致性要求較高。包括晶閘管觸發參數，維持電流參數等也都盡量要求挑選一致。盡量讓正負半波對稱 ，否則會有直流成分電流流過電機 。由于電機為繞組 負載為電感性的 ，因此過高的直流份量會使得電機定子發熱嚴重，甚至會燒毀電機繞組，從而使電機報廢。
晶閘管的保護主要有過壓保護、過流保護和過熱保護等。
過壓保護經常采用方法是在可控硅兩端并聯R-C阻容吸收回路，利用電容吸收過壓。其實質就是將造成過電壓的能量變成電場能量儲存到電容中,然后釋放到電阻中消耗掉。
過流保護主要采用是快速熔斷器。由于普通熔斷器的熔斷特性動作太慢，在熔斷器尚未熔斷之前可控硅已被燒壞；所以不能用來保護可控硅?？焖偃蹟嗥饔摄y制熔絲埋于石英沙內，熔斷時間極短，可以用來保護可控硅。
過熱保護降低晶閘管的工作溫度，可以采用散熱器進行散熱，同時采用溫度開關進行檢測溫度，來避免因為溫度過高損壞晶閘管。
