SCR軟啟動器原理簡介

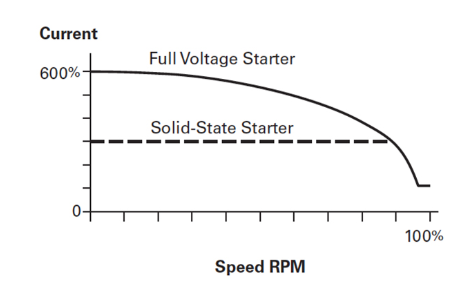

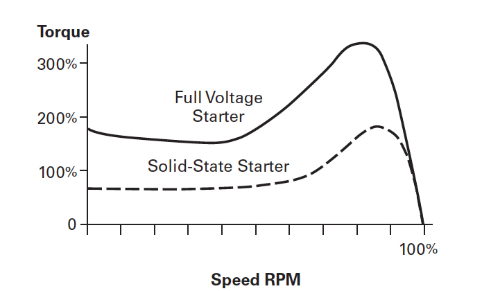

        軟啟動器依賴于三對SCR（可控硅整流器） - 每相電源一對 - 逐漸施加每個電壓相的一部分，限制提供給電機的電壓。反過來，電流與電壓的降低成比例地降低。然而，轉矩與電壓的平方成比例，因此即使電壓的小幅降低也會導致轉矩的大幅降低。例如：電壓降低50％可使電流減少50％，扭矩減少75％。



哪里：

T 2 =電流/電壓降低時的轉矩

T 1 =轉子電流鎖定時的轉矩

I 2 =降低電流

I 1 =鎖定轉子電流

V 2 =降低電壓

V 1 =全電壓

一旦電機達到速度，就會繞過軟起動器并將電機連接到整個線路上，從而為電機端子提供全功率。軟啟動器幾乎不會在系統中引入諧波，效率通常為99％或更高。

---

重要的是要注意，VFD（變頻器）可以提供與軟啟動器相同的受控啟動和停止功能，盡管以不同的方式 - 通過改變電壓的頻率，而不是通過控制電壓的量，提供給電機。VFD與軟啟動器相比具有其他優勢，最重要的是能夠在整個工作范圍內控制電機速度。VFD還可以提供保持扭矩（零速時的全扭矩），這在電梯和起重機等應用中至關重要。

對于需要速度和轉矩控制或啟動和停止期間電流限制的輸送機和風扇等應用 - 否則以恒定速度運行 - 軟啟動器可在較小的占地面積內提供簡單，經濟的解決方案。
