雷諾爾軟啟動器控制回路接線

雷諾爾軟啟動器控制回路接線
控制回路和控制電壓
(1)外部故障 輸入1和2(OE)熱繼電器或其它保護動作，端子1和2開路，系統進入故障停機。

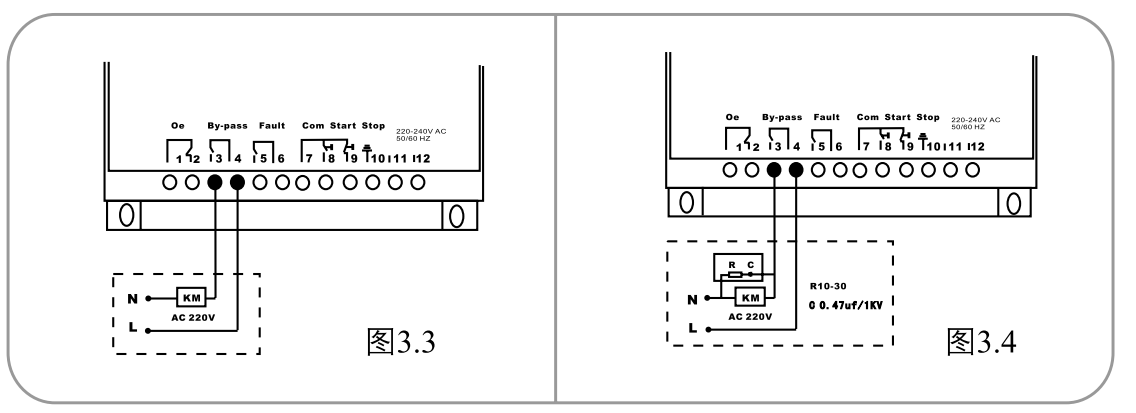

(2)起動完畢信號指示繼電器端子3和4:旁路。當起動過程完成時，內置觸點便會閉合;觸頭電流250V/5A，從而使旁路接觸器KM閉合。而停車信號發出時，內置觸點便會打開。(只在持續運行時保持閉合狀態。)建議:在接觸器線圈上增加一組阻容(RC)有益于吸收分斷時產生的電壓尖峰可減少對單片機的干擾。

(3)故障信號繼電器，端子5和6:故障此內附觸點發出故障號(常開觸點)技術參數:最大250V/1.5A， AC-15

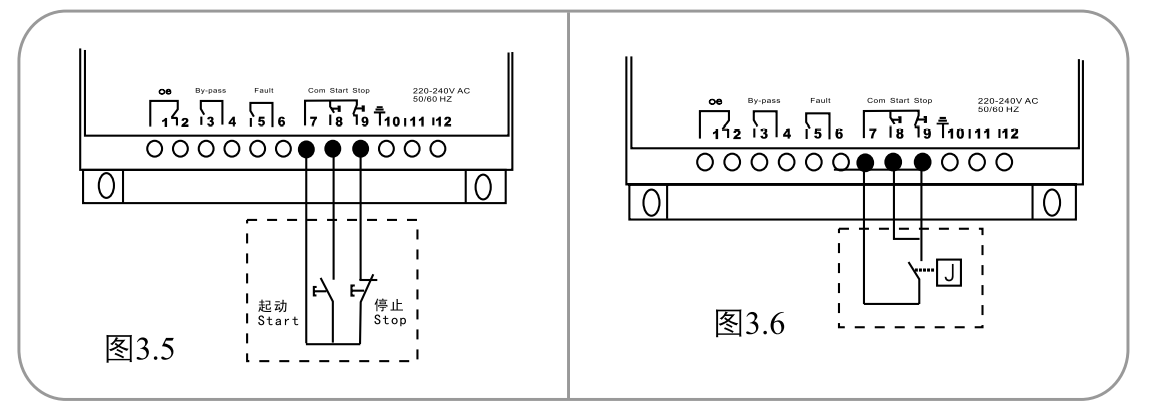

(4)起動和停 止的控制電路，端子7、8和9(參見圖3.5)軟起動器具有內附的自鎖電路，從而使電路用于三線控制，參見圖3.5。為方便PC, PLC及開關觸點控制，也可采用兩線控制，見圖3.6控制導線應避開電動機主回路引線。當導線長度大于3米時，建議采用屏蔽線。

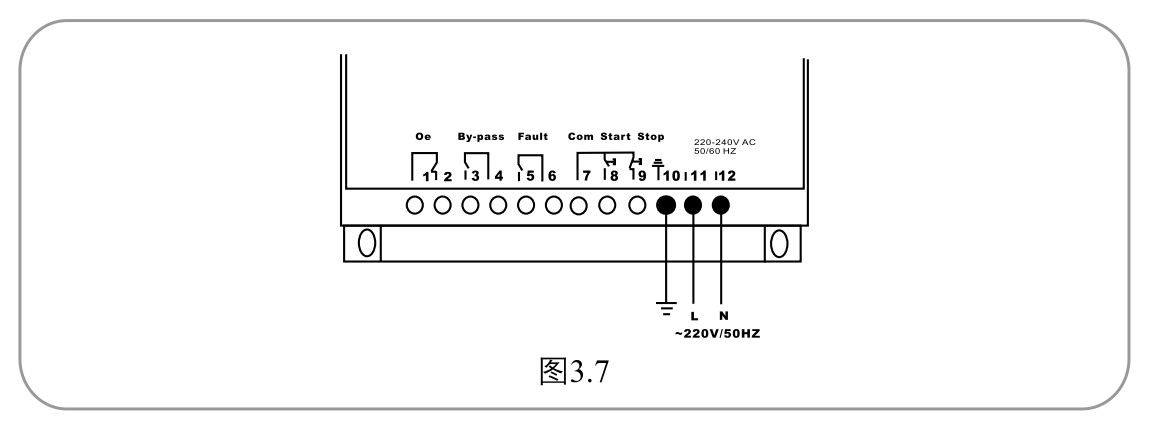

(5)裝置的接地， 端子10適用電纜:綠/黃1.5-2.5mm AWG 12...16該電纜應盡可能短并應接于軟起動器旁最近的接地點。合適的接地點應位于安裝板.上緊靠軟起動器處。(參見圖3.7)安裝板也應接地。這是功能接地，而不是保護接地。

(6)工作電壓， 軟啟動器控制回路中端子11和12將N(中性線)連于端子12，L(相線)連于端子11,參見圖3.7請檢查您的工作電壓Us是否正確。
