ATS48軟啟動器接線

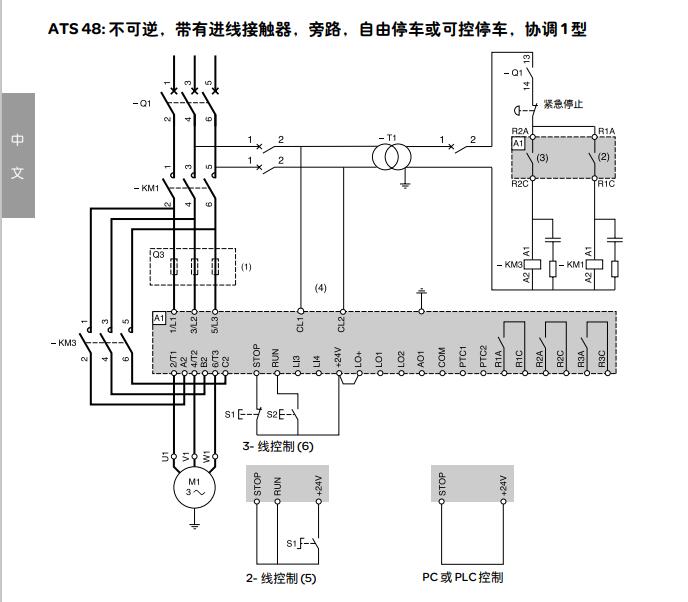

 以ATS48軟啟動器為例，介紹一下ATS48系列接線。該系列軟啟動器接線端子分動力端子和控制端子兩個部分。
         首先我們介紹一下動力端子部分。其電源經線端子位于軟啟動器的頂部，端子標號為1/L1，3/L2,5/L3。電機接線端子位于軟啟動器的下部，其端子標號為2/T1,4/T2,6/T3。旁路接觸器接線端子A2，B2、C2同樣位于軟啟動器的下部。注意，在出廠時，旁路接觸器接線端子被灰色塑料片擋住，使用時需提前將該塑料片取掉。
下面再介紹一下控制段子部分?？刂贫俗游挥谲泦悠飨虏康木G色端子塊上，端子CL1和CL2為軟啟動器的工作電源。型號結尾為Q的ATS48轉起動器，CL1和CL2之間的電壓為AC220V至415V，型號結尾為Y的ATS48轉啟動器，CL1和CL2之間的電壓為交流110至230V。
       旁邊是繼電器R1、2、3，其中R1繼電器可以在IO菜單下設置成端子STOP、RUN，LI3，LI4，STOP和RUN為軟啟動器的停機和啟動信號。LI3、LI4可以在IO菜單下設置相應功能，如。上電復位或激活節點等。+24V端子為軟啟動器提供的24V電源端子，LO+、L1、L2為可編程邏輯輸出端子。LO1、LO2可以在IO菜單下設置成相應的功能，其電源由LO+提供?？删幊棠M量輸出端子AO1，可以在IO菜單下設置成零到二十毫安或者四到二十毫安電流信號。COM端子為控制端子的公共端。端子 PTC1、PTC2，可以外接電機內部的PTC傳感器探頭。RS485MODOBUS通訊的R G A45端子?？梢酝ㄟ^通訊來控制軟啟動器的啟停，或者讀取軟啟動器內部的信息。以上就是ATS48軟啟動器的端子介紹。

ATS48軟啟動器接線
