高壓軟起動器說明書

索維電氣自主生產高壓軟起動器，高壓固態軟起動器裝置，需要了解公司產品的可下載高壓軟起動器說明書進行選型。

         三相異步電動機在直接起動時會產生很大的起動電流，隨負載和電動機配置的不同，起動電流一般能達到額定運行電流的 5～9 倍，有些甚至達到十余倍。如此大的起動電流給電網造成很大的沖擊，引發供電母線電壓跌落，影響同一母線上其它用電設備的正常工作。為了解決供電電源峰值的增加，導致額外的輸配電投資。另外起動大電流產生的較高峰值轉矩，不但會對電動機產生沖擊，而且也會影響所拖動的負載，增加了機械磨損，影響設備的使用壽命。采用軟起動裝置起停電機，可以控制并降低起動與停車時的電機電流，避免以上的不良影響。
         本高壓固態軟起動裝置，將高性能計算機控制、數字信號處理、高壓功率可控硅串聯、高頻開關電源、人機界面、數字網絡通訊、電機綜合保護等多項技術用于高壓電動機的起?？刂飘斨?，采用電流限幅或電壓斜坡的工作方式，控制電動機的輸入電壓，從而限制和降低電機起動電流，不僅可使電機平緩穩定起停、保護電機安全可靠運行，而且還可以實現遠程監控與操作。 以固態高壓大功率組件作為電流調節和執行部件，沒有機械傳動機構和液體材料，也沒有電磁轉換器件。與其它傳統起動裝置相比，本裝置具有體積小、發熱量低、響應時間快、智能化程度高、顯示操作方便、可靠性高、保護功能多樣、起動一致性好、維護量小等優點。高壓電機固態軟起動裝置采用多個晶閘管串接于三相交流電壓和三相電動機之間，采用高性能 MCU 等控制電路，通過傳輸同時調節多個獨立的反并聯晶閘管閥組件的延時導通電角度、來改變三相交流電動機的輸入電壓，達到了限流起動或電壓按一定斜率變化起動的目的。當起動完成后，三相旁路接觸器自動吸合，電動機投入電網運行。高壓軟起動裝置系統圖。

高壓電機固態軟起動裝置具有以下的特點：

● 標準系列高壓軟起動器內部集成了三相可控硅閥組、高壓軟起動器說明書真空旁路接觸器、高壓電壓互感器、高壓電流互感器等部件，必須與配有真空斷路器的開關柜配合使用；

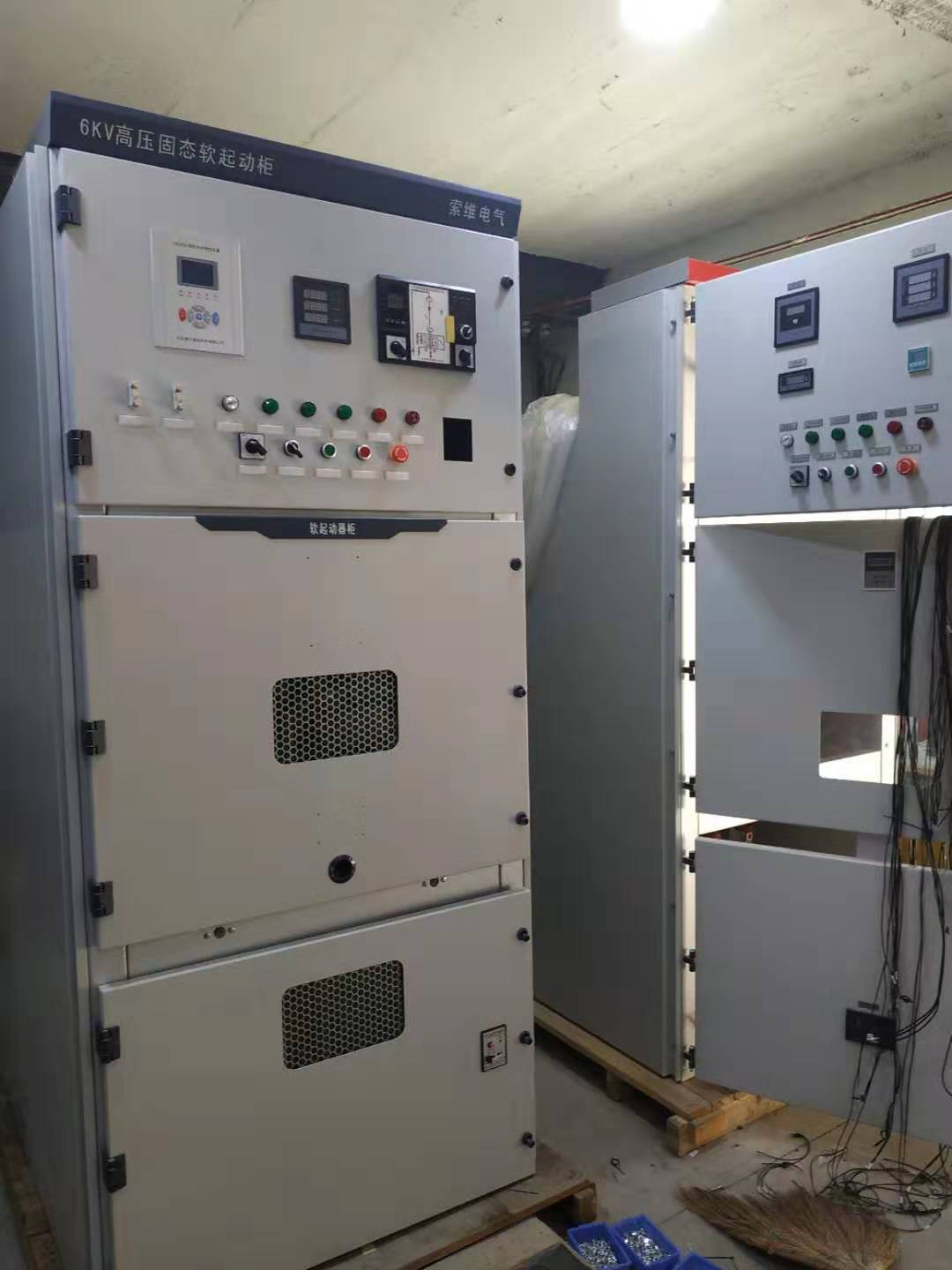

● 柜體采用仿 KYN28 柜體結構,采用敷鋁鋅板材料,經多重折彎工藝制作而成,外觀美觀大方,安全性高,可方便的同現場標準開關柜實現并柜；

1：高壓軟起動裝置系統圖

● 主回路采用三相可控硅閥組件結構，模塊化安裝方式，具備多KMMPTQF高壓軟起動柜外配 高壓開關柜高壓固態軟起動器 陜西索維電氣有限公司重過電壓吸收、保護技術；

● 可控硅采用靜、動態均壓方式，高脈沖電流觸發和后備觸發相結合，保證設備運行的安全性和可靠性；

● 控制系統采用高性能微控制芯片，高壓軟起動器說明書使裝置的控制實時高效、可靠性高穩定性好；

● 測量功能：平均電流、A\B\C 三相電流、進線電源電壓，相序測量；

● 保護功能：雷擊過電壓保護，晶閘管靜態、動態均壓，缺相、過壓、欠壓、起動過流、運行過流、起動過載、運行過載、欠載、電流不平衡、起動超時、外部輸入故障檢測等，保護動作時間可設置；

● 多種起動停車方式：電流限流+斜坡起動、限流起動、點動、突跳+電壓斜坡起動等，自由停車和 軟停車方式可供選擇；

● 顯示功能：中文大屏幕液晶顯示系統，操作簡便，更具人性化；

● 通訊功能：完全電氣隔離 RS485 通訊，MODBUS RTU 協議，可采用上位機進行集中控制；

● 具備外控起動、停車、復位輸入和故障、旁路、可編程輸出，具有 4-20mA 模擬量輸出。

 設備功能

          高壓軟起動裝置具有多種起動/停車和故障保護功能，通過鍵盤對參數的設置，可以滿足不同現場和工況的負載要求，實現全面、精確的控制和保護精度。各種起停、故障保護如下：起動/停機功能·限流起動 ·電壓斜坡起動 ·電壓斜坡+限流起動 ·電壓斜坡+突跳起動 ·點動·軟停車 ·自由停車控制功能·鍵盤控制 ·本地控制 ·機旁控制 ·遠程控制保護功能·缺相保護 ·過壓保護 ·欠壓保護 ·堵轉保護 ·起動過載·運行過載 ·起動過流 ·運行過流 ·電流不平衡 ·起動超時·欠載保護 ·雷擊過電壓

外圍接口·輸入輸出數字量接口 ·模擬量輸出接口 ·RS485 通訊接口

設備組成及工作原理

        高壓固態軟起動裝置主要由高壓可控硅組件串聯成的開關臂、高壓真空接觸器、信號采集電路、主控板、隔離驅動電路、人機交互界面、隔離輔助電源等部分組成。其基本工作原理是實時精確檢測交流電壓的過零點，然后依據過零點時刻，延遲觸發可控硅，通過控制交流電的導通角，控制施 加在電機繞組上的電壓， 從而控制流過電機的電流。通過各種參數的設置、工作模式選擇可產生用戶需要的起動過程電壓、電流波形，達到軟起動效果。軟起動完成后，主控板發出合旁路接觸器指令。
需要了解更多關于索維電氣高壓軟起動器資料，可以下載高壓軟起動器說明書進行詳細了解。
