軟啟動器維修后試機條件

就電路構成的復雜程度來說，軟啟動器比之于變頻器要簡單許多，因而其修復難度也相對較小，茲不贅言。

　　但修復后的試機，卻有點小麻煩。到底修好了沒有，維修者必須想辦法創造試機條件，來確認修復成功與否。有時候，能否試機是能否接活的保障啊。

　　1、啟動運行需要控制端子或面板給出相應的信號，這和變頻器也差不多，不多說。

　　2、需要三相交流電源。

　　變頻器維修，有單相電源或直流500V，均能解決維修甚至試機問題。軟啟動器必須有三相交流電源，以生成移相觸發脈沖的基準信號(稱為電網同步信號)。沒有三相電，系統即失去工作前提。

　　有些維修部有現成的三相電源可用，即不存在該問題。有些地方僅有單相照明電源時，須檢修軟啟動器和直流調速器等設備時，必須自行制作或購買三相維修電源，這是檢修條件中的硬指標。

　　3、需要電流檢測信號。

　　變頻器空載可以試機，軟啟動器需檢測運行電流大小:

　　1）確定三相電源與負載正常與否；

　　2）據檢測電流信號做為軟起、工頻運行切換的參考條件之一；

　　3）啟動時電流檢測信號為0，立馬報警并結束啟動動作。

　　電流檢測信號的取得，可以說有三相電源的地方，也不一定有這種負載能力（供電條件，電纜截面，電機功率等條件），這是最難達成的試機條件。

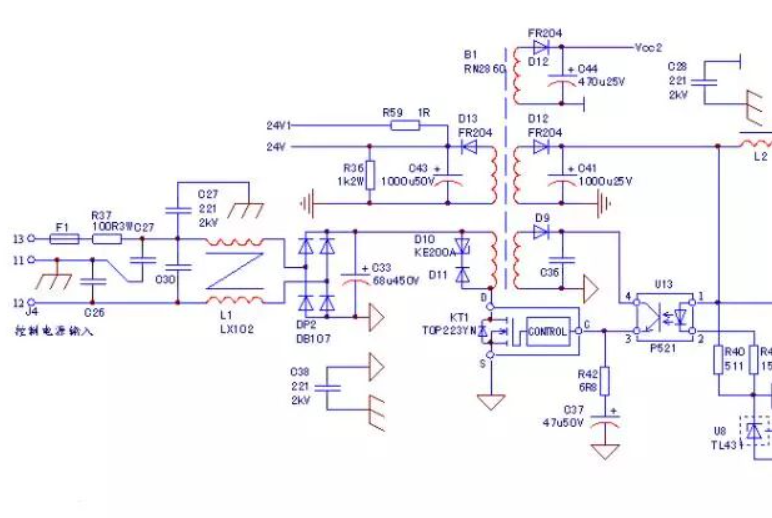

圖1 開關電源電路圖

　　接手JJR1000型45kW軟啟動器一臺，上電無顯示。查控制電路供電是由12、13控制端子進入的AC220V。檢查發現F1、R37已經斷路，KT1器件已經短路。U13及U8等均無異常。代換F1、R37和KT1元件后，上電開關電源工作恢復正常。

　　試機：

　　1、在R\S\T端接入三相維修電源，U\V\W輸出端掛三只呈星形接法的40W220V燈泡。試從面板和控制端送入啟動信號，報F01代碼，意為“有瞬停信號輸入”。


圖2 控制端子接線圖

　　2、滿足端子信號要求。

　　將端子7\8\10短接后，從9端子送入啟動信號。啟動時顯示A _0，是電流檢測信號為0，不能滿足運行條件的提示。

　　3、制作電流信號。

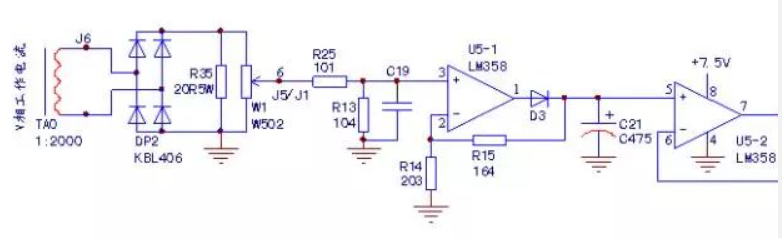

圖3 工作電流檢測電路

　　順了下電流檢測電路，在R35兩端施加直流電壓信號，是最簡易的“制作電流信號”的辦法之一。試加1V直流信號，面板顯示電流50A，施加2V直流電壓，顯示100A。

　　4、啟動運行，輸出正常。

　　空載測試輸出電壓時，尤其是采用數字萬用表的交流電壓擋時，因可控硅器件漏電流的存在和電壓擋為高阻輸入的原因，造成檢測值不準（未啟動時已有幾百伏電壓指示），建議帶載（哪怕帶個三只小燈泡或電阻都成）測試。另外，用指針表的交流電壓擋，效果尤佳(有時候指針的來回擺動是說明修復已經告捷了啊)。
