一、試驗臺控制說明：
1、變頻器控制及監控：分別對高壓泵和能量回收機的電機進行轉速控制。
2、V1 和V2電動調節閥：閉合程度由壓力控制。
3、壓力檢測
ps1（左側上壓力、泵側入口）壓力測量名稱：原水進口壓力
ps2（左側下壓力、馬達側出口）            濃液排口壓力
ps3（右側下壓力、馬達側進口）            濃液進口壓力
ps4（右側上壓力、泵側出口）              原水排口壓力
4、流量測量
FS1（右側上流量、泵側出口流量）    測量名稱：原水出口流量
FS2（右側下流量、馬達側入口流量）            濃液進口流量
增加一個流量測點：
FS3（左側上流量、泵側入口流量）    測量名稱：原水進口流量

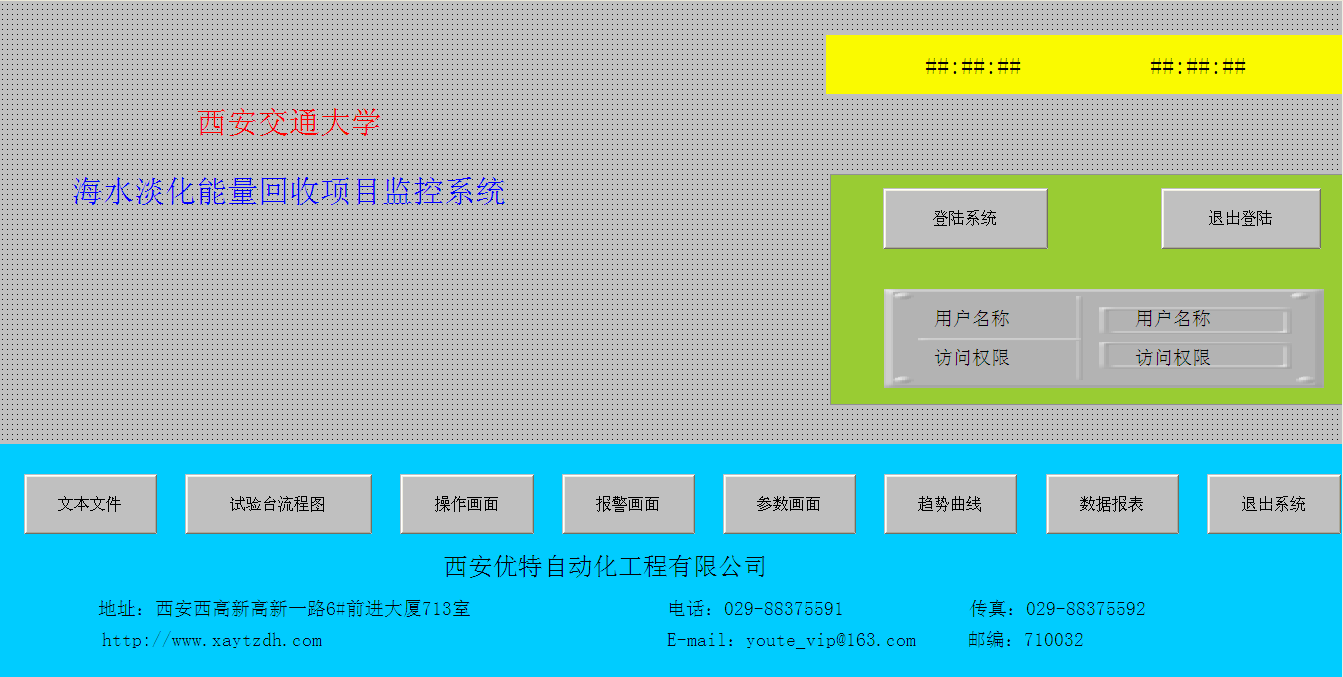

二、上位機：

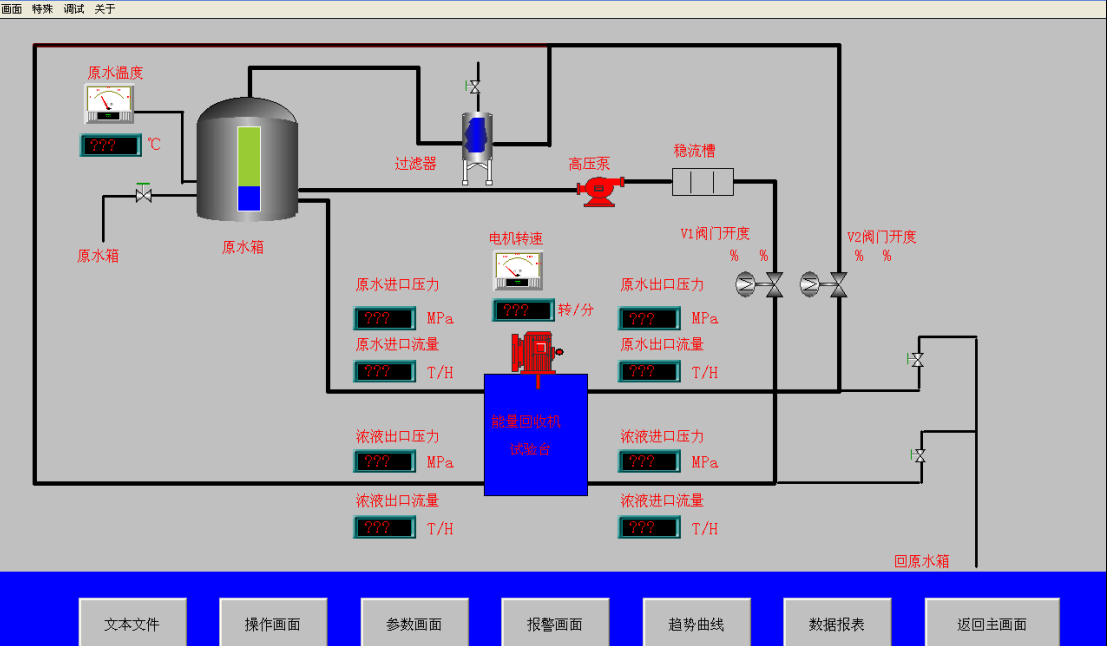

記錄顯示 四個點的壓力、流量情況
特別：顯示泵側出口以及馬達側的壓力，流量-時間脈動情況
上位機能夠根據能量回收機的原水出口流量控制高壓泵的濃液進口流量。（比例一定）
上位機還能夠顯示：
能量回收機轉速和電機功耗。
泵側的流量效率：  原水出口流量/原水進口流量
馬達側的流量效率：濃液排口流量/濃液進口流量
