水電站離心泵真空泵控制系統
四臺泵電氣操作說明
一、手動操作：
合上三極斷路器電源，單極斷路器電源。將各泵的運行方式選擇開關打到手動，在觸摸屏離心泵操作畫面里手動啟動、停止各離心泵；

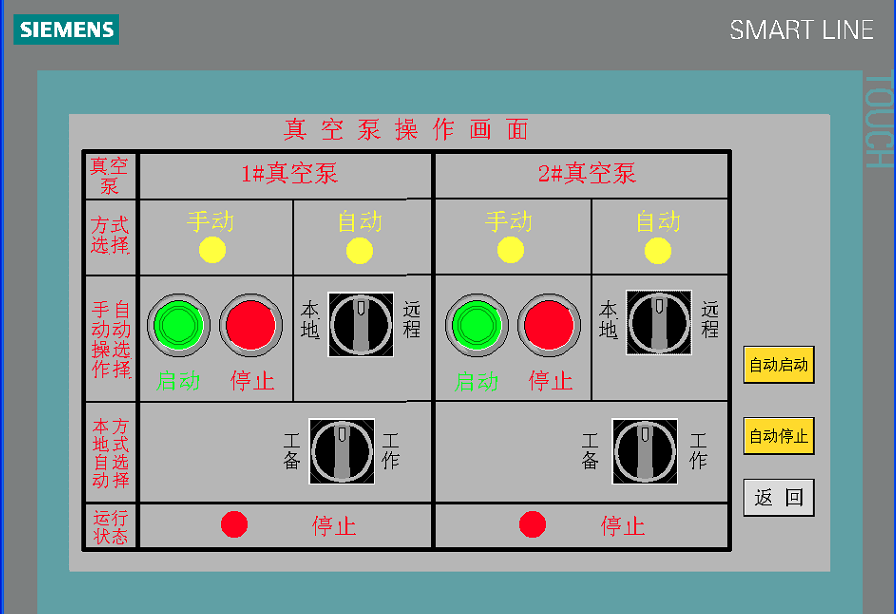

在觸摸屏真空泵操作畫面里手動啟動、停止各真空泵；
二、自動操作：
先將動力柜各旋鈕旋至 “自動”。然后在觸摸屏上將控制方式“本地遠程”選擇“本地”；“工作備用”選擇“工作”或“備用”；

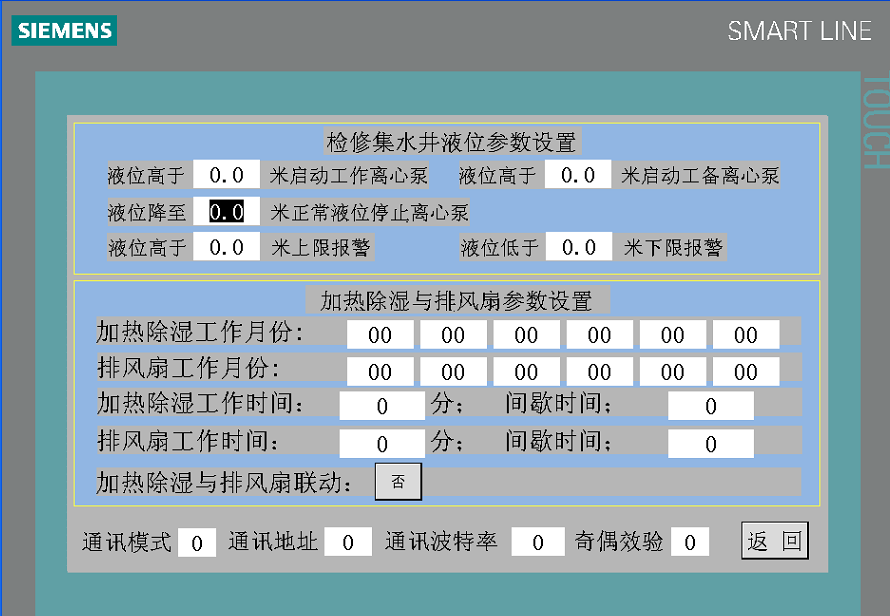

在“參數設置”畫面中設置離心泵工作、停止液位
按自動啟動后，當檢修集水井水位升至一限整定值時，選擇為“工作”的離心泵、真空泵啟動，當檢修集水井水位繼續升至二限整定值時選擇為“備用”的離心泵、真空泵啟動。當檢修集水井水位降至正常水位時，各泵停止。
三、電加熱、排風扇操作：
在“參數畫面”中輸入電加熱和排風扇的工作月份、工作時間、間歇時間，電加熱、排風扇則根據輸入月份、時間工作；選擇電加熱、排風扇聯動工作則只需輸入電加熱工作月份、時間，排風扇跟電加熱同時工作。
四、遠程操作：
先將動力柜各旋鈕旋至 “自動”。然后在觸摸屏上將控制方式“本地遠程”選擇“遠程”。各泵直接遠程操作啟停。
